Compact P2 GEO6
Compact P2 GEO6 er et multiaggregat med tre funksjoner samlet i én kompakt installasjon egnet for litt større boliger med et ventilasjonsbehov opptil 425 m3/h. De tre funksjonene er ventilasjon av boligen, produksjon av varmtvann samt oppvarming av rom i boligen via en effektiv jordvarmepumpe.
En stor fordel ved å samle disse tre funksjonene i én installasjon, er at man sparer mye plass på teknisk rom, at de styringsmessig samarbeider og dermed gir mulighet for optimalisert energiforbruk og altså en samlet energisparing.
Luftmengde (se prosjekteringsdata for SEL/SFP verdi)
Min : 100 m3/hMax : 425 m3/h

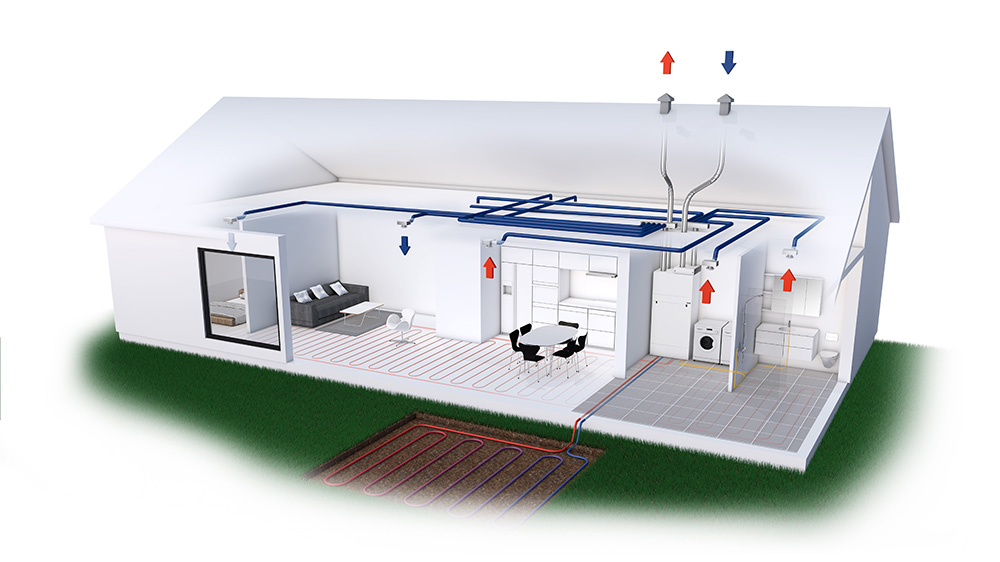

Husets "hjerte og lunger"
Compact P2 er et utradisjonelt ventilasjonsaggregat som i motsetning til andre ventilasjonsaggregater gjenvinner varmen i avtrekket 100%. Via motstrømsveksleren gjenvinnes opptil 95% av energien i avtrekket til oppvarming av uteluften. Den resterende energien utnyttes av den innebygde varmepumpen til å produsere varmtvann.
Den effektive GEO jordvarmepumpen henter energi fra jorden til oppvarming av boligen via et gulvvarmesystem eller lavenergi radiatorer.
Passiv varmegjenvinningDen passive varmegjenvinningen foregår via en effektiv motstrømsveksler med en høy temperaturvirkningsgrad helt opptil 95%. Uteluften oppvarmes av avtrekket og sikrer at ventilasjonen medfører et minimalt varmetap. På grunn av den høye varmegjenvinningen kan det dannes is i veksleren om vinteren. Styringen har en effektiv avrimingsfunksjon som avrimer veksleren hvis det dannes is. Alternativt kan man bestille Compact P2 som en Polar modell, med innebygget frostsikringsforvarmelegeme. Det sikrer at det ikke dannes is i veksleren og gir deg full varmegjenvinning gjennom hele vinteren. |
 |
Passiv og aktiv varmegjenvinningNår den integrerte varmepumpen i ventilasjonsdelen ikke produserer varmtvann, kan den varme opp tilluften ytterligere og dermed bidra til oppvarming av boligen. Det skjer kun hvis innetemperaturen eller tillufttemperaturen er lavere enn ønsket. Når varmepumpen varmer tilluften skjer det samtidig en liten oppvarming av varmtvannet. Temperaturen kan derfor godt komme over innstillingen på ønsket varmtvannstemperatur. |
 |
Varmt tappevannDen energien som er igjen i avtrekket etter motstrømsveksleren, brukes av den integrerte varmepumpen til å produsere varmtvann. Compact P2 Nordic er utstyrt med en blandeventil under varmtvannstanken som sørger for en fysisk skåldesikring, og dermed kan temperaturen i varmtvannstanken økes til 90 °C. Compact P2 kan bestilles med solspiral i varmtvannstanken. Er det et ekstra stort behov for varmtvann, kan oppvarmingen suppleres via solspiralen. Det kan tilsluttes energikilder som f.eks. solfanger, fjernvarme eller GEO jordvarmepumpe, som kan hjelpe med å varme det varme tappevannet. Legionella bekæmpelse |
 |
100% bypass funksjonNår aggregatet er i sommerdrift, det vil si når utetemperaturen er over 14 °C, vil aggregatet forsøke å kjøle inneluften dersom innetemperaturen blir for høy ifølge innstilte verdier. Hvis uteluften er kjøligere enn inneluften vil aggregatets bypass åpne, og lede uteluften forbi varmeveksleren så den ikke varmes av avtrekksluften og dermed være med på å holde temperaturen nede i boligen. Hvis uteluften er varmere enn inneluften vil bypass lukkes og uteluften føres gjennom varmeveksleren, hvor det i denne driftsformen vil kjølegjenvinnes, noe som betyr at den bruker den kjøligere inneluften til å kjøle uteluften. NB! Når ventilasjonsdelen er i kjøledrift vil den skru av GEO jordvarmepumpen så de ikke motarbeider hverandre. Ønsker man allikevel å ha varme i gulvet på baderommet, kan man innstille jordvarmepumpen til å akseptere motsatt drift. På denne måten vil jordvarmepumpen varme boligen hvis termoelementene i gulvvarmen kaller på varme, selv om ventilasjonsdelen er i kjøledrift. |
 |
Aktiv kjølingVarmepumpen i ventilasjonsdelen er reversibel, noe som vil si at den både kan varme tilluften, men kan også kjøle tilluften. Når aggregatet er i sommerdrift, som betyr at utetemperaturen er over 14 °C, vil aggregatet forsøke å kjøle inneluften hvis innetemperaturen blir for høy ifølge innstilte verdier. Først vil aggregatet forsøke å kjøle via bypass funksjonen, men hvis det ikke er nok vil den begynne å kjøle aktivt via varmepumpen. Dette krever at aktiv kjølefunksjon er aktivert da det jo koster strøm. Men energien er ikke bortkastet da den varmen som trekkes ut av tilluften avsettes i varmtvannstanken. I kjøledrift vil varmtvannstanken bli varmet opp høyere enn innstilt ønsket verdi for varmtvann. |
 |
JordvarmepumpeDen effektive GEO jordvarmepumpen henter energi fra jorden til oppvarming av boligen via et gulvvarmesystem eller lavenergi radiatorer. GEO jordvarmepumpen tilkobles husets varmestyring som sender signal hvis det er behov for varme i huset. Signalet sendes vanligvis fra termostater som er plassert i det enkelte rom, og når de kaller på varme, oppvarmer GEO jordvarmepumpen huset. NB! Når ventilasjonsdelen er i kjøledrift vil den skru av GEO jordvarmepumpen så de ikke motarbeider hverandre. Ønsker man allikevel å ha varme i gulvet på baderommet, kan man innstille jordvarmepumpen til å akseptere motsatt drift. På denne måten vil jordvarmepumpen varme boligen hvis termoelementene i gulvvarmen kaller på varme, selv om ventilasjonsdelen er i kjøledrift. Varmt tappevann GEO jordvarmepumpen kan tilsluttes varmtvannstanken i Compact P2 hvis Compact P2 er utrustet med solspiral og på den måten hjelpe til med å oppvarme det varme tappevannet. Det kan også kjøpes en ekstra varmtvannstank på 250 liter (SHW) hvor GEO jordvarmepumpen kan forvarme det varme tappevannet til en temperatur på 45 °C før det slippes inn i Compact P2 og blir ytterligere oppvarmet. |
 |
Compact P2
GEO6 (varmepumpedelen)
Lyddata i henhold til EN12102 og EN ISO9614-2 |
KapacitetKapasitet av standardaggregat som funksjon av qv og Pt ext. SEL-verdier iht. EN 13141-7 er for standardaggregat med ISO 16890 Coarse 75% (G4) filter, uten ettervarmebatteri. SEL-verdier inkluderer aggregatets samlede EL-forbruk uten styring. Konverteringsfaktor: J/m3 : 3600 = W/m3/h. NB! SEL-verdiene måles og oppgis som en totalverdi for begge viftene. |
 |
TemperaturvirkningsgradTemperaturvirkningsgrad for aggregat med motstrømsvarmeveksler. Testet i henhold til EN13141-7, tørr virkningsgrad. NB! Temperaturvirkningsgraden, er for motstrømsveksleren alene (uten varmepumpedrift). |
 |
|
 |
Varmeeffekt tilluftVarmeeffekt Qc [kW] som funksjon av luftvolum qv [m3/h] og utelufttemperatur [°C], i henhold til EN 14511, avtrekksluft = 20 °C Varmeeffekt er det bidrag til romoppvarmingen som friskluften tilføres gjennom Compact P2 til tilluften. Ventilasjonstapet er den varmeeffekten som blir borte uten varmegjenvinning ved den angitte luftvolumet. |
 |
Kjøleeffekt tilluftKjøleeffekt Q [kW] som funksjon av volumstrøm [m3/h], i henhold til EN 14511, avtrekksluft = 27 °C, uteluft = 35 °C. Bidrag til kjøling, som friskluften føres gjennom Compact P2 til tilluften. |
 |

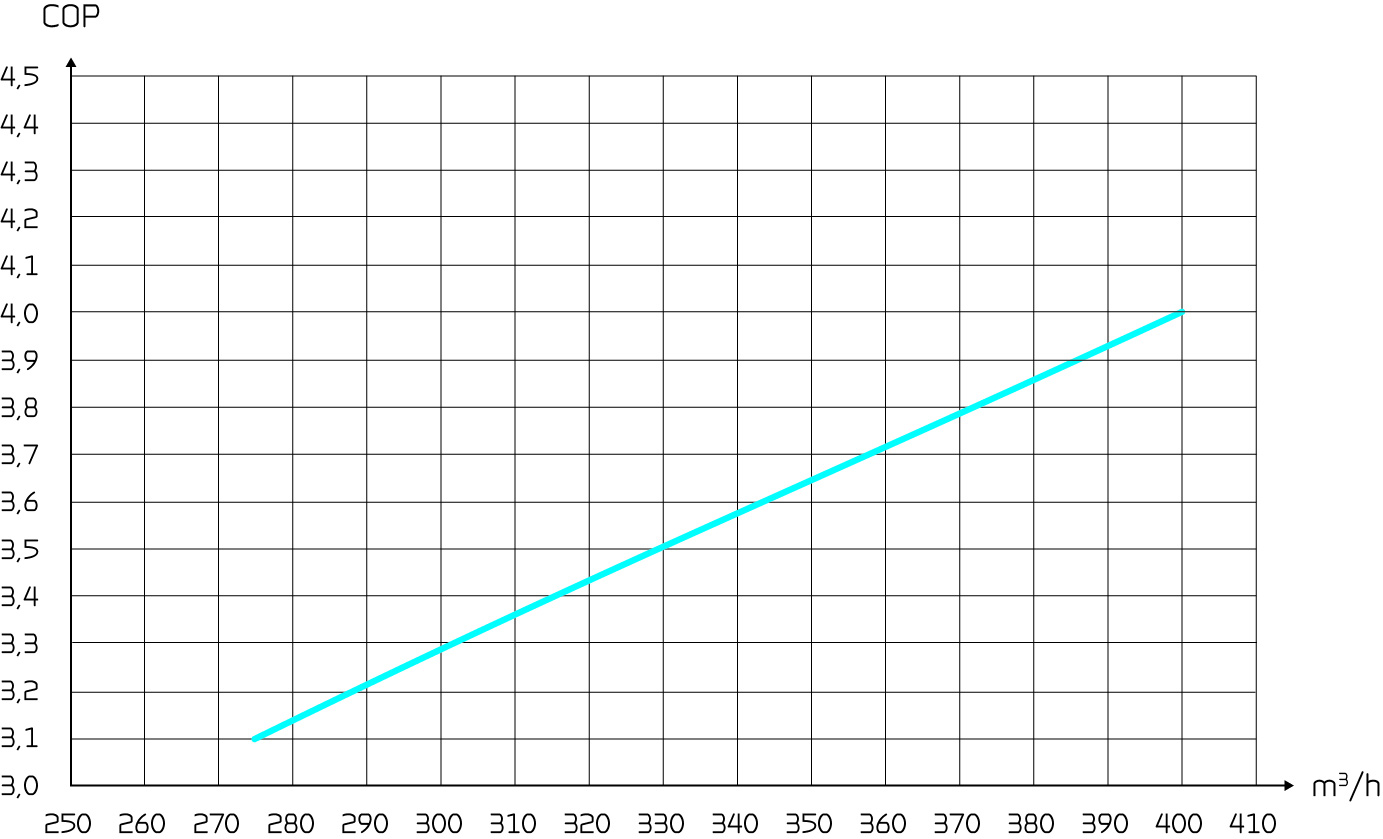

EnergieffektivitetsforholdEnergieffektivitetsforhold EER [-] for tilluft som funksjon av volumstrøm [m3/h] iht. EN 14511 ved avtrekkslufttemperatur = 27 °C og utelufttemperatur = 35 °C. NB! COP iht. EN 14511 måles for varmepumpe og motstrømsveksler kombinert. |
 |

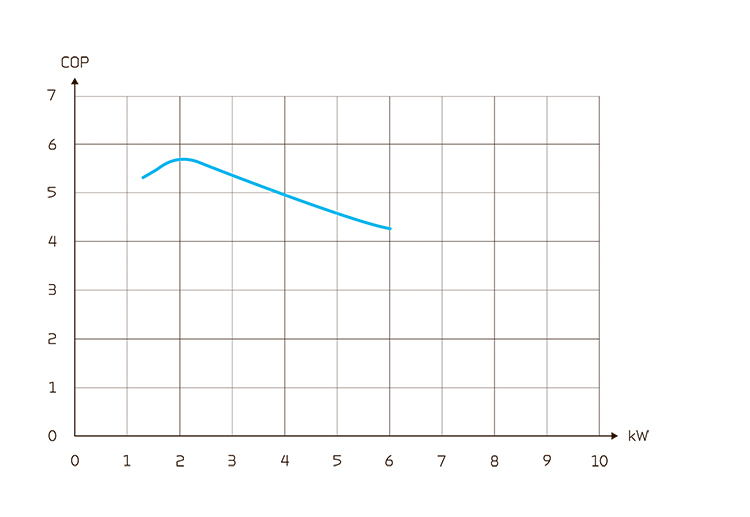

COP (GEO 6 varmepumpe)Testet i henhold til EN14825 |
 |
LyddataLyddata er for luftmengde [qv ] = 275 m3/h og eksternt trykktap [Pt ext ] = 100 Pa i henhold til EN ISO 3744 for overflate og EN 5136 for kanaler. Lydeffektnivået LWA faller med fallende luftmengde og fallende mottrykk. Lydtryksnivået LpA i en gitt avstand vil være avhengig av de akustiske forholdene på installasjonsstedet.
|
 |
Du kan laste ned AutoCad- eller Revit-tegninger med BIM-data på en rekke Nilans ventilasjons- og varmepumpeløsninger – listen utvides stadig. Se her hvis du vil vite mer om BIM-data på Nilan-anlegg

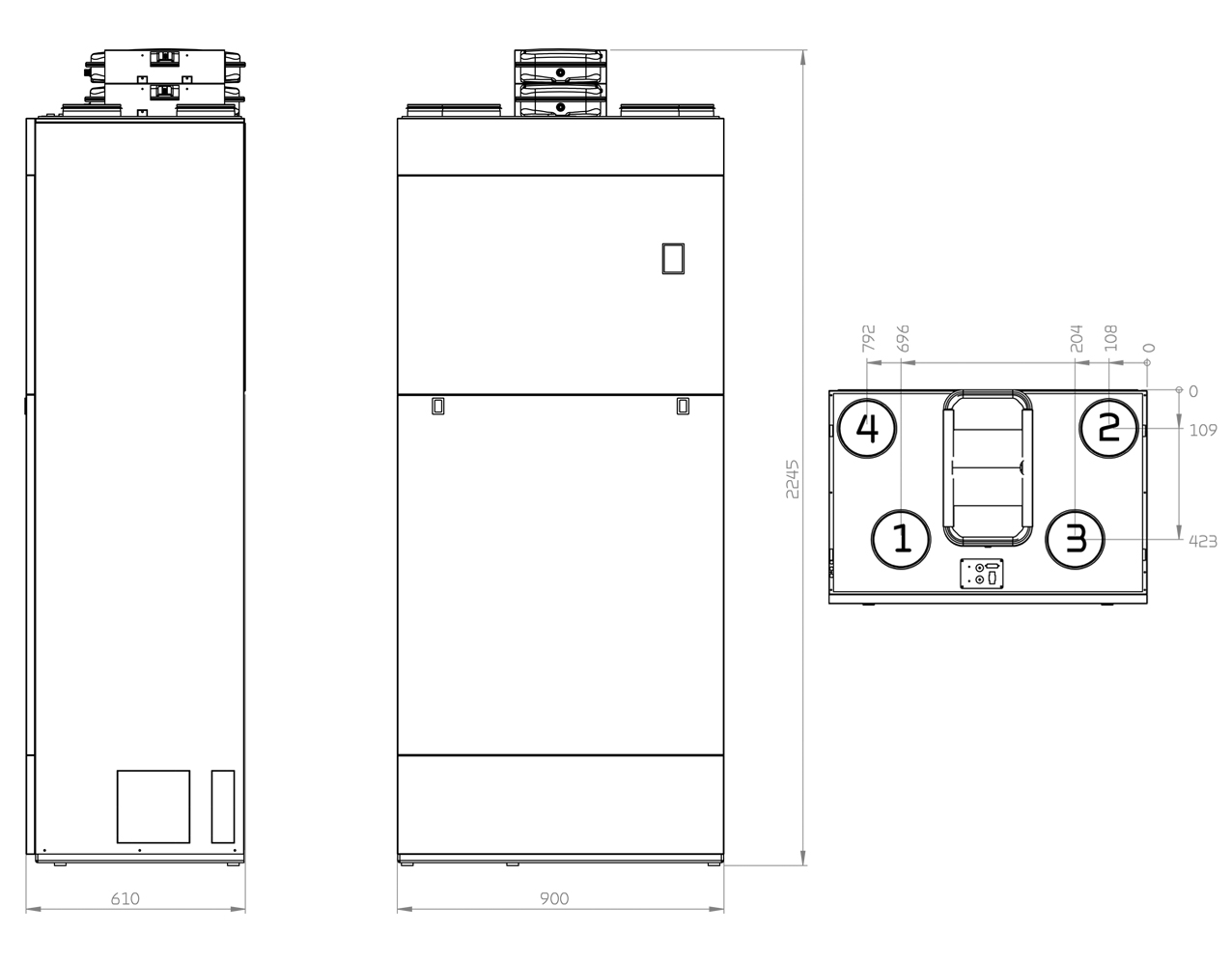

Tilkoblinger |
CTS602 styringen er en avansert styring med mange innstillingsmuligheter. Styringen leveres fra fabrikken med en grunninnstilling som kan tilpasses driftsmessige ønsker og krav, for å oppnå optimal drift og utnyttelse av aggregatet. HMI Touch panelet gir et godt overblikk over aggregatets aktuelle drift, og har en meny-struktur som er enkel å finne fram i for både bruker og installatør. Ekstern kommunikasjon CTS602 styringen har en åpen Modbus RS485 protokoll, som kan brukes til å kommunisere med via eksterne CTS systemer. Modbus forbindelsen brukes f.eks. til Schneiders IHC eller KNX system.
Ytterligere informasjon om alle funksjonene finnes i aggregatets Software- og Montasjeveiledning. |
OBS! Når du installerer enheten, bør fremtidig service og vedlikehold alltid tas med i betraktningen. Det anbefales en minsteavstand på 60 cm foran systemet. Det skal være enkelt å bytte ut filter og det skal det være mulig å f.eks. fjerne veksleren, bytte vifter eller andre komponenter. Derfor anbefales det også å koble aggregatet til kanalsystemet via fleksible koblinger. OBS! Det er viktig at enheten er satt opp i vater for å få et riktig avløp fra kondensvannskuffen.
|
Smart Grid
Compact P2 GEO er sertifisert etter det tyske Smart Grid, som gir strømselskapet muligheten til å overstyre driften, så det blir billigst mulig for brukeren. Smart Grid løsningen kan også brukes i forbindelse med solceller, hvis man ønsker å optimalisere driften til når det produseres mest strøm. |
