VPM 3200

VPM 3200 er et ventilasjonsaggregat med varmegjenvinning via en reversibel varmepumpe som både kan kjøle og varme tilluften. Den innebygde heatpipen øker både kjøle- og varmeeffekten og sikrer dermed en god COP.

VPM 3200 benyttes til ventilasjon av bygninger hvor det stilles krav til god luftkvalitet f.eks. ventilasjonssystemer i lokaler hvor forurenset luft kjøres over det sentrale systemet f.eks. restaurantkjøkken, toaletter og garderober. Avtrekksluften og tilluften er adskilte og det overføres dermed ikke partikler mellom dem.

Med en integrert varmepumpe i aggregatet får man et kompakt aggregat som ikke tar opp mye plass i bygget. Samtidig unngår man et eksternt kjøleaggregat som må plasseres utenfor på bakken eller på taket.


Luftmengde (se prosjekteringsdata for SEL/SFP verdi)

Min : 10000 m3/h
Max : 36000 m3/h
Dimensjoner (B x D x H) 5470  x 2510 x 2730 mm
Vekt 3970 kg
Platetype kabinett Aluzink stålplate
Viftetype Omdreiningskonstante EC motorer
Filterklasse Standard posefiltre ISO ePM10 60% (M5) avtrekk og ISO ePM1 50% (F7) uteluft
Kanaltilslutninger (H x B) 1000 x 2000 mm
Forsyningsspenning 3 x 400V + N, 50 Hz
Styring CTS CTS 6000
Tetthetsklasse DS/EN 1886 L2
Kompressor Maneurop type: MTZ (faste omdreininger) / VTZ (variable omdreininger) - konfigurasjonsavhengig
Kjølemiddel heatpipe R 744 (CO2) / 2 x 5 x 2,6 kg
Kjølemiddel kjølekrets R 407 C / 45 kg
Kondensator/fordamper (HxB) 1260 x 2080 mm
Kondenseringskapasitet 13,5 l/h (25 °C / 70% RH, nominell luftmengde)
Kondensavløp PVC Ø 32 x 1,5 mm





Kapasitet

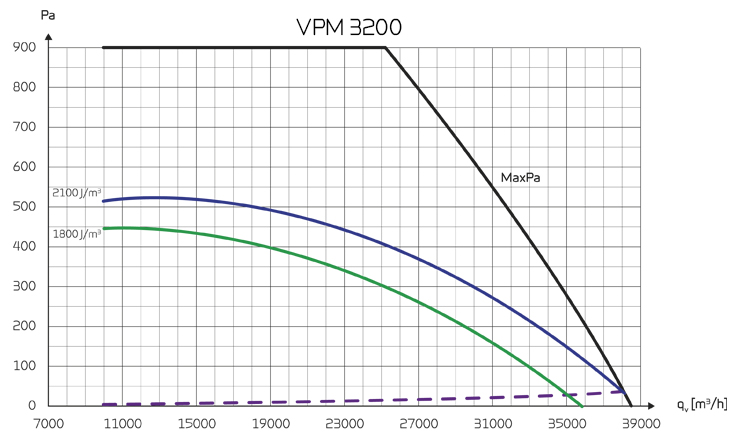

Max Pa kapasitet av standardaggregat, Pt,ext som funksjon av qv,med hensyn til SFP-Verdiene.

SFP-verdier iht. EN 13053 er for standardaggregat med ISO ePM10 >60% (M5) og ISO ePM1 50% (F7) filtre og uten varmebatteri.

OBS! SFP-verdiene måles og oppgis som en totalverdi for begge viftene.

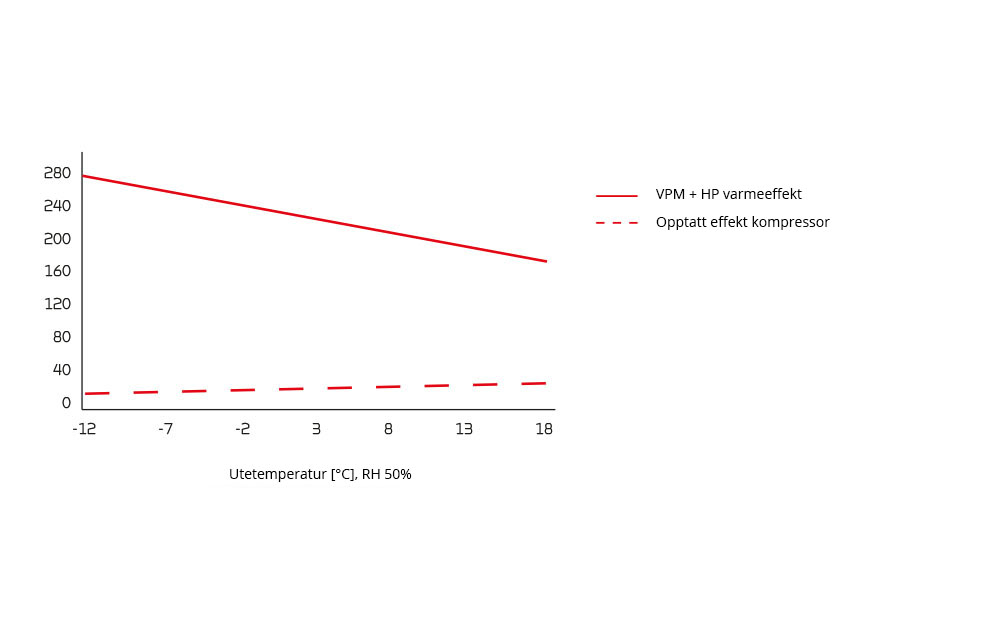

Varme-effekt

Varme-effekten er basert på en avtrekkstemperatur på 20 °C, og nominell luftmengde på 32.000 m3/h.

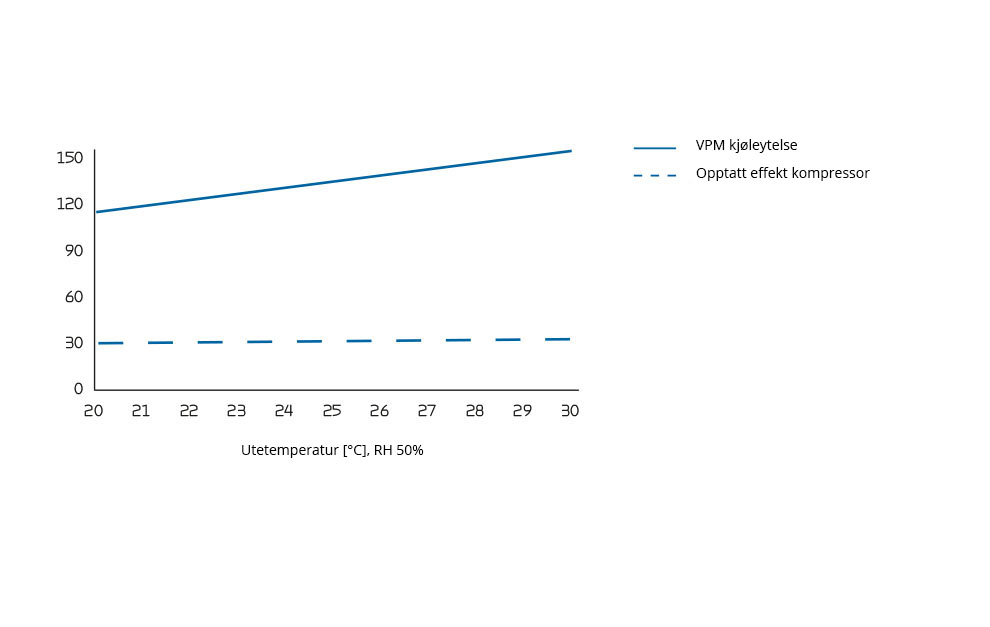

Kjøle-effekt

Kjøle-effekten er basert på en avtrekkstemperatur på 25 °C/50% RH, og nominell luftmengde på 32.000 m3/h.

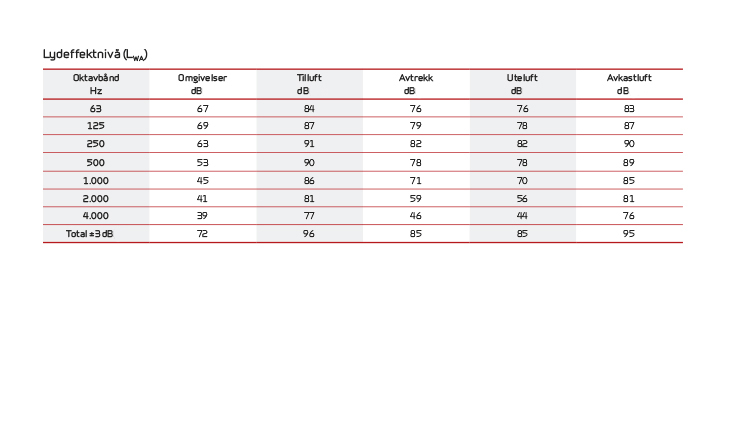

Lyddata

Lyddata er for qv = 32.000 m3/h og Pt ext = 250 Pa i henhold til EN 9614-2 for overflate og EN 5136 for kanaler.

Lydeffektnivået LWA faller med fallende luftmengde og fallende mottrykk.

Lydeffektnivået LpA i en gitt avstand vil være avhengig av de akustiske forholdene på installasjonsstedet.

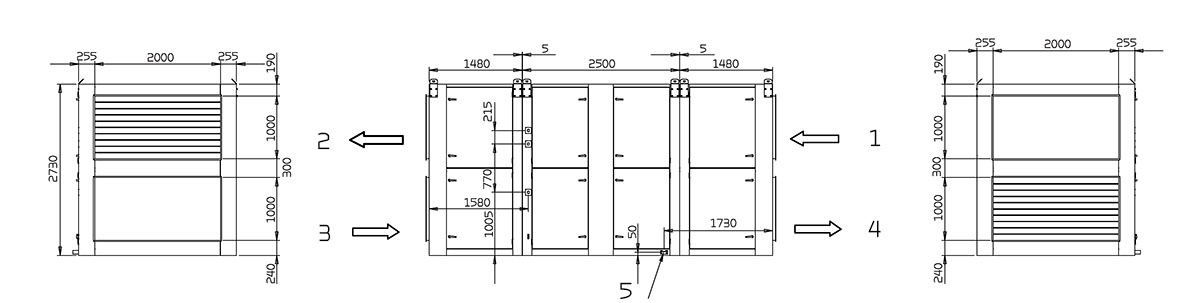

Målskisse for VPM 3200:

Tilkoblinger
1: Uteluft
2: Tilluft
3: Avtrekk
4: Avkastluft
5: Kondensavløp

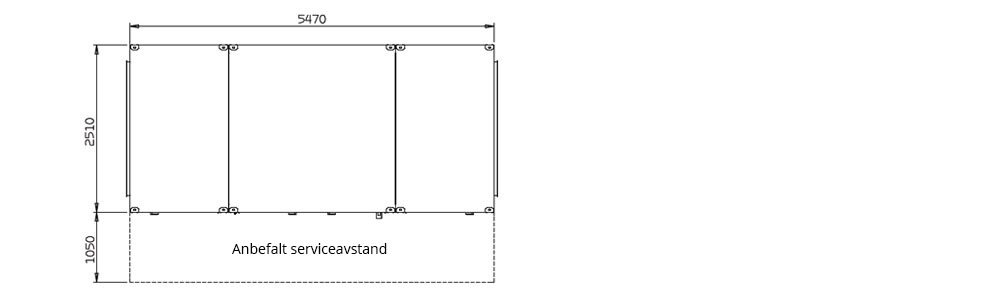

OBS! God ledig plass foran aggregatet anbefales. Ved oppstilling av aggregatet bør det alltid tas hensyn til fremtidig service og vedlikehold. Det skal være enkelt å bytte ut filter, og det skal det være mulig å f.eks. fjerne veksleren, bytte vifter eller andre komponenter. Det må være plass til å enkelt kunne rengjøre aggregatet. Ved rengjøring av aggregatet kan vann renne ut av rengjørings- og kondensavløp. Det skal derfor være plass til montering av vannlås ved kondensavløp og ev stengekraner ved rengjøring av avløp.

OBS! Det er viktig at enheten er satt opp i vater for å få et riktig avløp fra kondensbakken.

OBS! Aggregatet kjører med lavt støy- og vibrasjonsnivå, men det bør allikevel tas hensyn for eventuelle vibrasjoner som kan forplante seg fra aggregatet og ut i enkelte bygningsdeler. For å adskille aggregatet fra underlaget, anbefales det å montere vibrasjonsdempere under aggregatet. Til øvrige bygningsdeler og fast inventar skal det være min. 10 mm avstand.





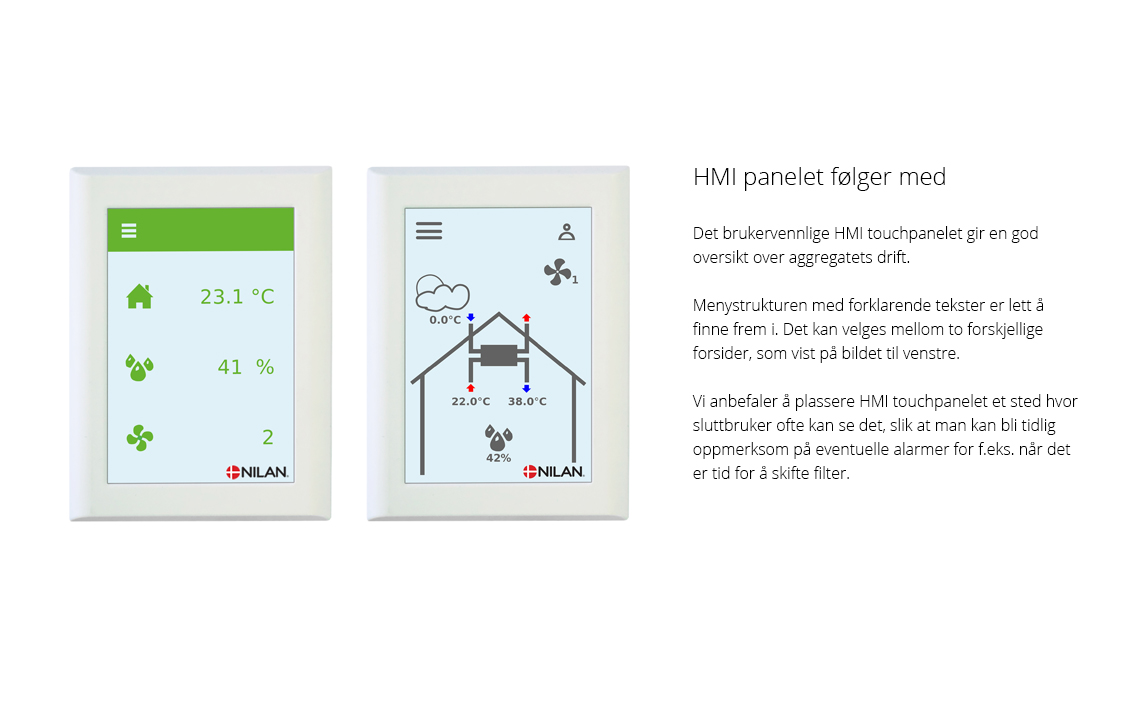

Tilbehør
